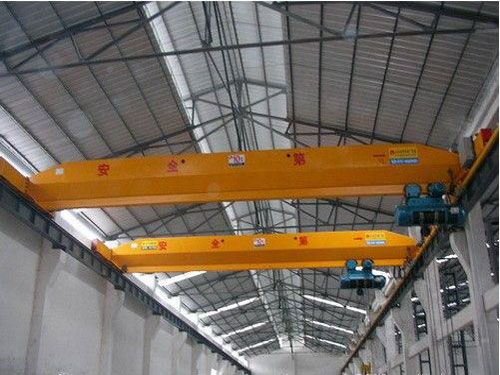

LDY型冶金單梁起重機

一、 概述

本說明書適用于 LDY 型冶金電動單梁起重機的安裝、使用和維護，供安裝、操作和維修人員使用。

1.主要用途

LDY 型冶金電動單梁起重機 （以下簡稱起重機） 是按 JB/T1306-2008 標準且符合質檢辦特 ［375］ 號文件設計的與 YHII 型電動葫蘆配套使用的空間運輸工具，主要作用是以間歇、周期的工作方式，通過起重吊鉤或其它取物裝置及時、迅速地完成冶金生產過程中所需起吊運輸重物的位移，是現代工業企業中冶金和鑄造場所提高勞動生產率的重要工具和設備。

2.適用范圍

LDY 型起重機適用于在工作級別 A6，工作環境溫度≤60℃，相對濕度≤85﹪，海拔 2000m 以下，無腐蝕性介質環境條件下工作。

3.環境條件

（1）起重機的電源為三相交流，額定頻率為 50Hz，額定電壓為 380V（如電源電壓、頻率與此規定不同時，應在訂貨時注明使用地的電源電壓和頻率）， 電動機和電器控制設備上允許電壓波動的上限為額定電壓的+10％，下限（尖峰電流時）為額定電壓的-15％。起重機內部電壓損失為 5％。

（2）起重機工作環境：溫度≤60℃，濕度≤85%，海拔 2000m 以下，無火災、爆炸危險、腐蝕性介質。

4.噪聲

起重機在非密閉性廠房?jī)?nèi)， 無其它噪聲干擾和起升高度不小于 5m 的情況下， 在地面上測量， 起重量 Q≤5t 時其整機噪聲不大于 85 dB（A），起重量 Q≥5t 時其整機噪聲不大于 90 dB（A）

二、 起重機的結構和性能參數

起重機的結構主要由三部分組成：橋架、冶金電動葫蘆和電氣系統。

橋架用來支承和縱向移動載荷，由金屬結構和運行機構組成。金屬結構包括主梁、端梁及主、端梁連接三部分。運行機構由驅動裝置、傳動裝置、制動裝置和車輪組四部分組成。冶金電動葫蘆承擔升降和橫向移動載荷。電氣系統由主回路和控制回路組成。

1.橋架

主梁由冷彎壓制的Ｕ型槽鋼與工字鋼組焊成實腹梁或用鋼板組焊成箱形梁。端梁為Ｕ型槽鋼組焊成箱形結構，主、端梁之間采用螺栓加抗剪凸緣連接結構或座式結構，安裝方便，便于運輸儲存。

2.運行機構

運行機構采用分別驅動形式，驅動、制動靠錐形轉子電動機來完成，其優點是能減輕因車輪歪斜跑偏造成的啃道磨損，不易出現車輪爬軌掉道故障。運行速度：地面操作一般為 20、30 m/min。一般情況下按單速制造，用戶如需其它調速方式時，應在簽訂合同前與設計部門協商能否使用且應在訂貨合同中予以注明。

3.起升機構

起重機安裝配備兩個獨立的制動裝置-----制動器和安全制動器 （即雙制動） 和超載限制器的冶金電動葫蘆組成起升機構，可起升吊運重物，并可沿主梁橫向移動。

4.電氣系統

冶金電動葫蘆的起升運行電動機采用起動力矩較大的錐形轉子電動機，以適應起重機斷續工作中頻繁的直接啟動。為適應超過 40℃溫度環境采用絕緣等級 H 級的電機，且采用耐高溫電纜。起重機的操縱通過按動按鈕開關（手電門），使接觸器的觸點接通或切斷電動機的電源。其主回路和控制回路電氣元件少，線路簡單，使用維護方便。在電機等電氣設備外采用隔熱保護措施。

5.操縱形式

（1） 地面操縱： 操作人員于地面控制手電門按鈕， 控制起重機進行吊載作業。 起重機運行速度≤30m/ min。

（2）遙控操縱：操作人員手持遙控器控制起重機進行吊載作業。

注意：本產品推薦盡量采用遙控操作方式，以保護人員安全。

名稱單位規格

額定起重量 Load：Gn1T,2T,3T,5T,10T（超過10t，請選用 QDY型 冶金起重機 ）

跨度 Span：S7.5m-30m

提升高度 Lifting Height：H6m-30m

工作級別 Class：jcA3

電源 380V 50HZ

大車輪直徑mm300

工作電源 Power source 3p A.C 50HZ 380V

推薦軌道KG18-38
